SAH 侧入式过滤系统主要安装于中央空调系统中的新风和回风的管道系统中。通过过滤管道系统中的腐蚀性气体，保护房间内电子设备不被腐蚀以及对房间内产生的污染气体进行处理

应用

SAH 侧入式过滤系统主要用于过滤中央空调管道系统中的腐蚀性气体和灰尘。应用于浆纸厂、炼油厂、化工厂、电子厂和PCB板印刷厂等领域。

整体结构

SAH 侧入式过滤系统的组成结构为：初效空气过滤段+化学过滤段（化学过滤模块）+初效空气过滤段+中效空气过滤段。

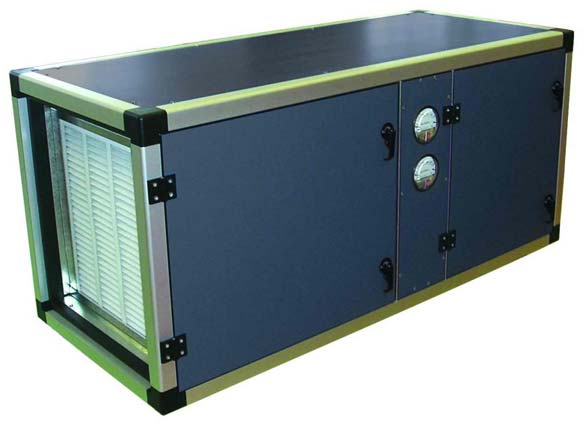

设备框架

1、  材质：冷轧钢板静电喷塑（不锈钢）

2、 框架连接方式：焊接及铆钉连接并经过打胶密封处理

3、 安装方式：与管道系统法兰连接

4、 规格尺寸：多种尺寸和参数选择

产品特点

1、 能与中央空调中的各种管道系统融合

2、 低噪音风机及防震隔音材料的使用降低了噪音。

3、回风出安装对于处理室内产生的污染气体效果极佳

4、 在空调循环系统中，SAH侧入式过滤系统能与其它过滤系统（RU和DBS）相整合使用。

5、低能耗设计为系统运行节省了成本。

空气过滤器

1、 初效空气过滤器： 例如

2、 中效空气过滤器： 例如

3、 初效和中效空气过滤器将以压差表的读数作为其是否需要更换的依据。

化学过滤模块

用于填充化学滤料的SAAF 化学过滤模块（SC:CG、SC:MD 和SC:HD 化学过滤模块）主要安装于SAH 设备的轨道系统中。

应用方案

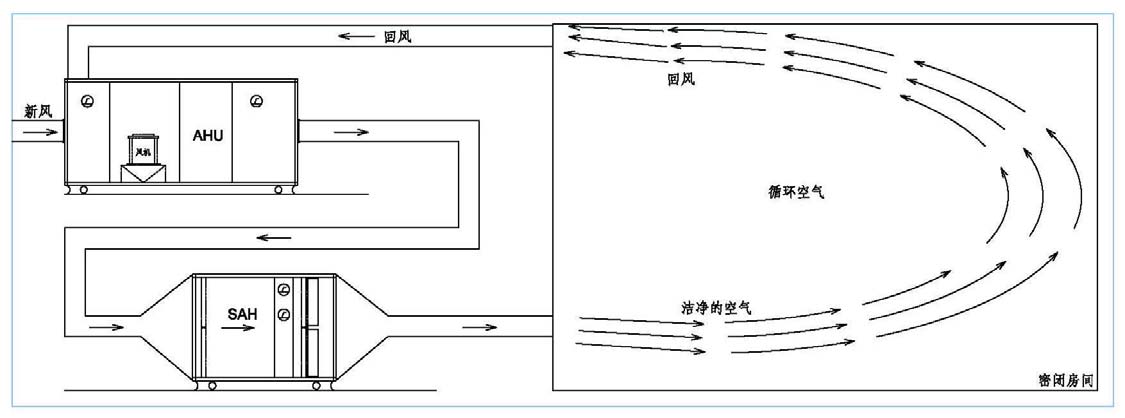

1、安装于中央空调的送风管道系统中，为室内提供洁净的正压空气。

2.处理生产车间产生的废气。





SAH 侧入式过滤系统操作和服务说明

SAH 侧入式过滤系统由装在设备轨道系统上的化学过滤模块、初效和中效空气过滤器组成。

滤料填充

1、 确保有足够的滤料可使用

2、 从箱体设备中取出模块

3、从模块填充口处填充滤料

4、 模块填满后，左右轻轻抖动

5、 确保滤料已填满整个模块

6、 如必要，戴上防毒面具或确保区域内足够通风

7、 把模块装入箱体设备内（注意模块侧面的箭头方向）

8、 使用压紧装置把模块压紧在箱体设备的密封垫片上

9、 关紧箱体设备门

10、 启动风机

11、 记录填充时间

滤料更换

化学滤料的更换取决于滤料检测结果。对滤料剩余寿命的分析将决定滤料是否该更换。

1、 停止风机

2、 打开箱体设备门

3、 取出化学过滤模块

4、 倒出使用过的滤料

5、 如必要，戴上防毒面具或确保区域内足够通风

6、 装满模块并把其装入箱体设备中（参考：滤料填充）

7、 关紧箱体设备门

8、 启动风机

9、 记录更换时间

滤料取样

1、 停止风机

2、 打开箱体设备门

3、 取出其中一个化学过滤模块

4、 取一些样品（大概100g）

5、 把模块装入箱体设备中并关紧箱体设备门

6、 启动风机

7、 填取取样表

8、发送样品和取样表至化学分析实验室。样品收到后两周之内将把分析结果传回。

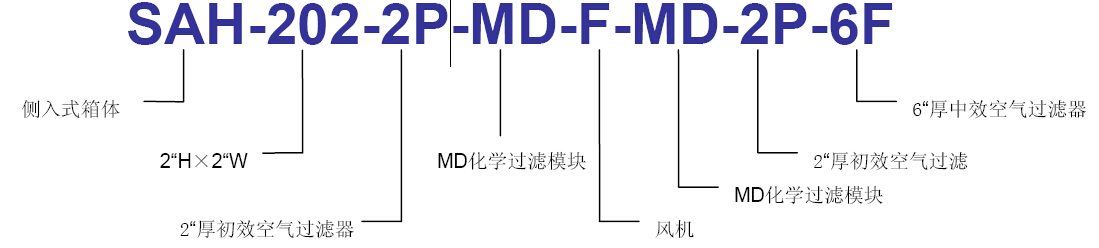

产品型号说明



产品参数表
